solidworks螺纹线怎么画？有用户还不会用solidworks画出螺纹线，下面介绍solidworks装饰螺纹线标注教程，一起和小编来了解下吧！
solidworks装饰螺纹线标注教程：
首先在solidworks中建立三维模型，如图所示

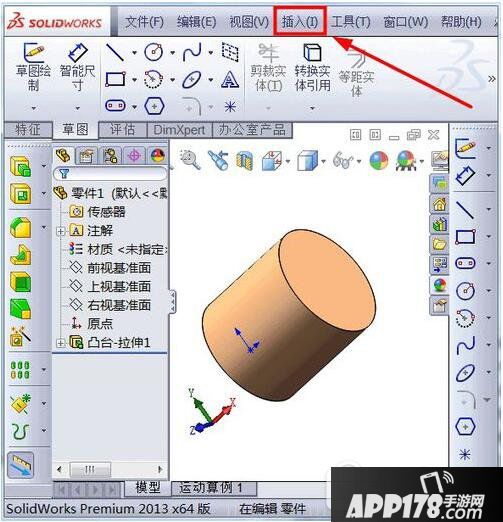

点击“插入”，弹出下拉菜单，选择“注释”，右侧弹出下拉菜单，选择“装饰螺纹线”，如图所示

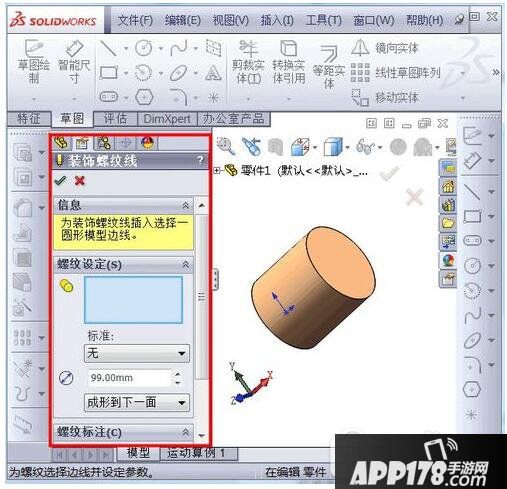

弹出如图所示对话框，如图所示

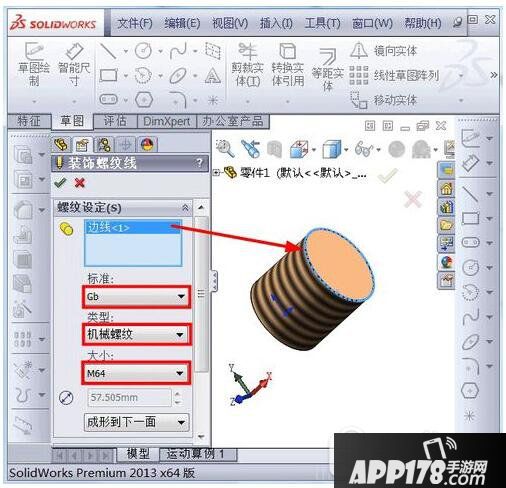

选择螺纹边线，选择国家标准(这里以中国标准为例，选择GB)，选择标准螺纹M64，如图所示

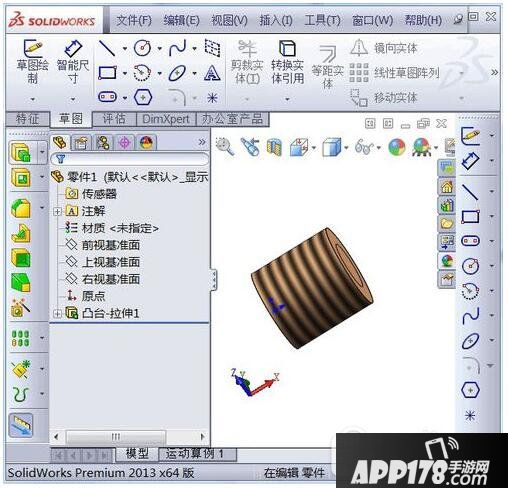

确定，保存，如图所示
< 1

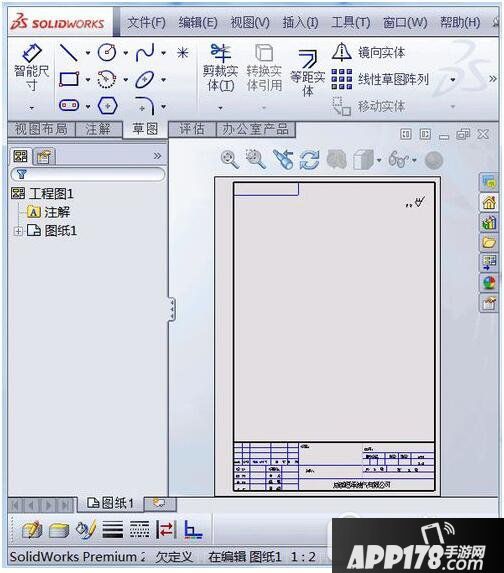

新建工程图，打开工程图模板，如图所示

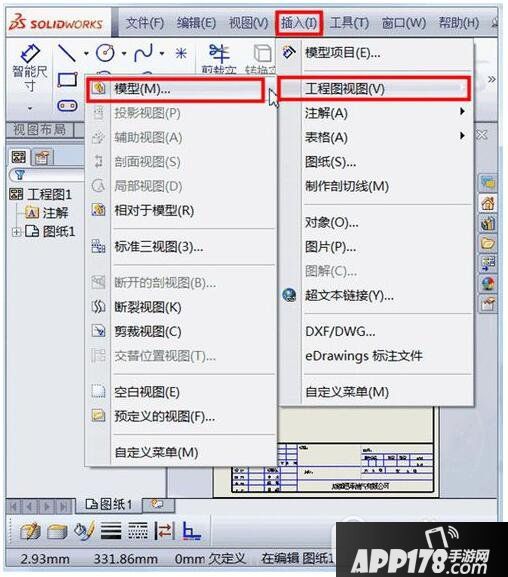

“插入”,“工程图视图”，“模型”，如图所示

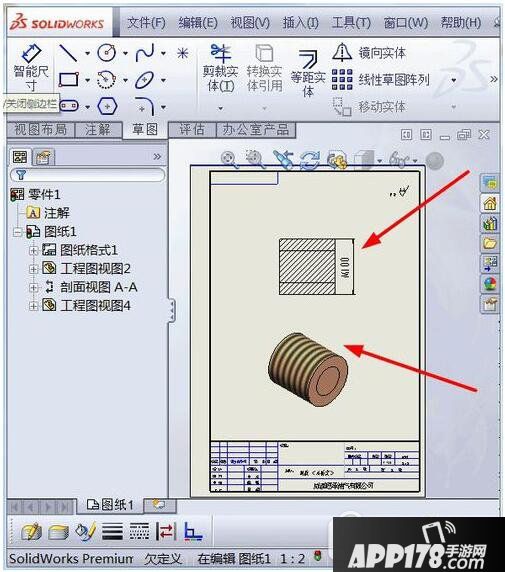

螺纹粗实线和细实线都已经出现了，直接标注即可，如图所示
