solidworks怎么画弹簧？可能有些用户还不会通过solidworks软件画出弹簧，下面介绍solidworks画弹簧教程，一起和小编来了解下吧！
solidworks画弹簧教程：
solidworks画弹簧是用螺旋线为路径，草绘截面然后扫描的方法绘制。

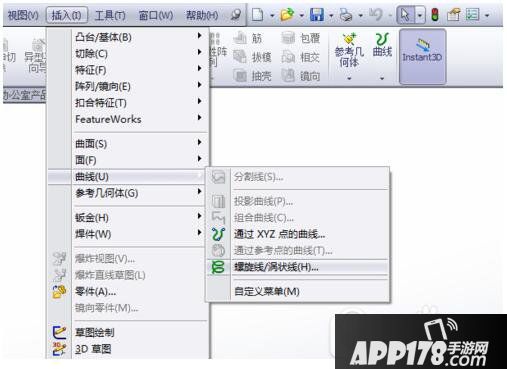

“插入”——“曲线”——“螺旋线”。

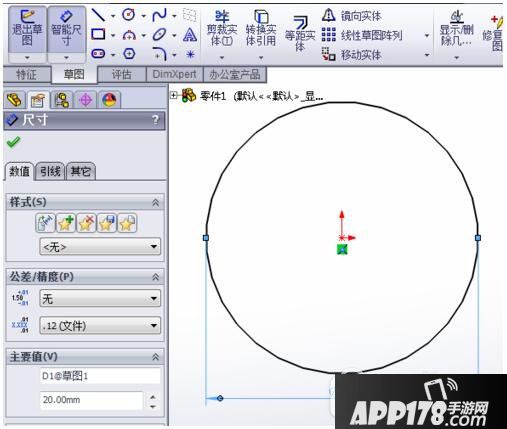

在任意平面上草绘一个直径为20mm的圆。确定。

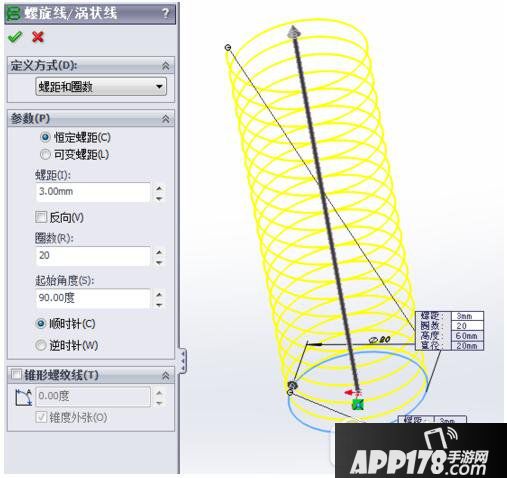

设置螺旋线的螺距为3mm，圈数为20，起始角度为90度。

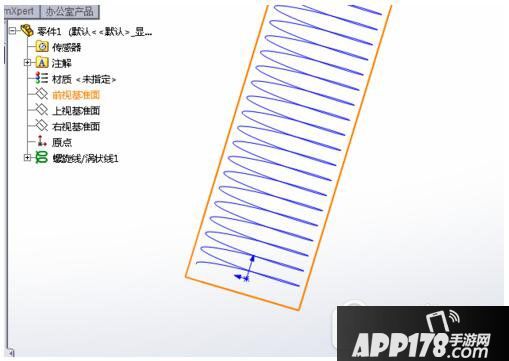

然后再点草绘，草绘平面就选择前视图基准面，主要是要垂直于螺旋线的起始位置。

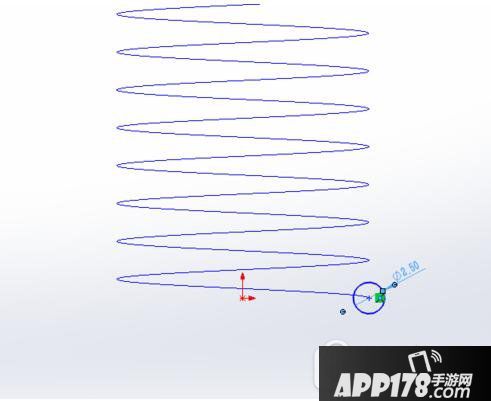

在螺旋线起始位置绘制一个直径为2.5mm的圆。

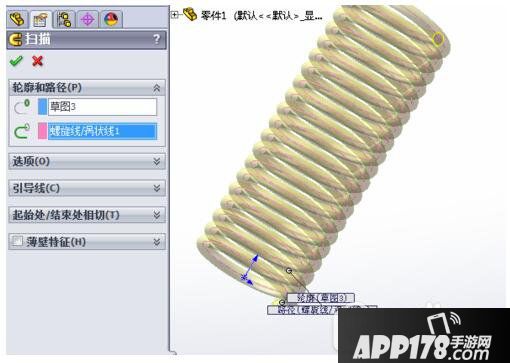

点“扫描”，选择螺旋线为直径，圆为截面。确定。

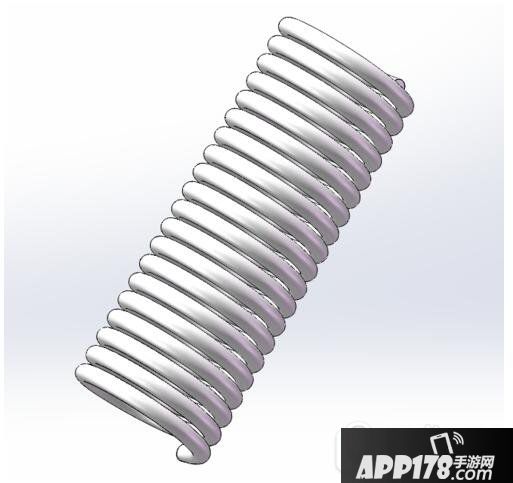

得到弹簧模型

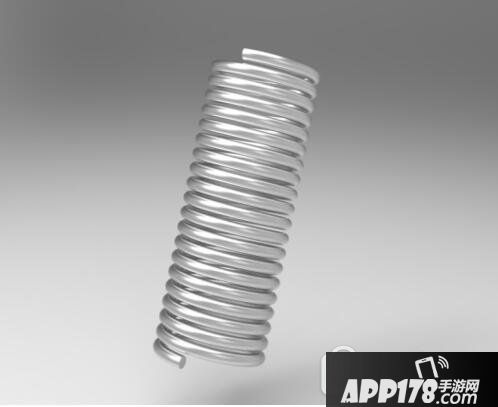

效果图
