solidworks怎么画齿轮 solidworks画齿轮教程

solidworks怎么画齿轮？有些网友还不会用solidworks这个软件来画出齿轮，下面介绍solidworks画齿轮教程，一起和小编来了解下吧！

solidworks画齿轮教程：

用solidworks如果不借助插件去画齿轮是件很麻烦的事情，用toolbox插入的齿轮是只读的属性还不好修改，下面介绍一种非常简单的齿轮画法。

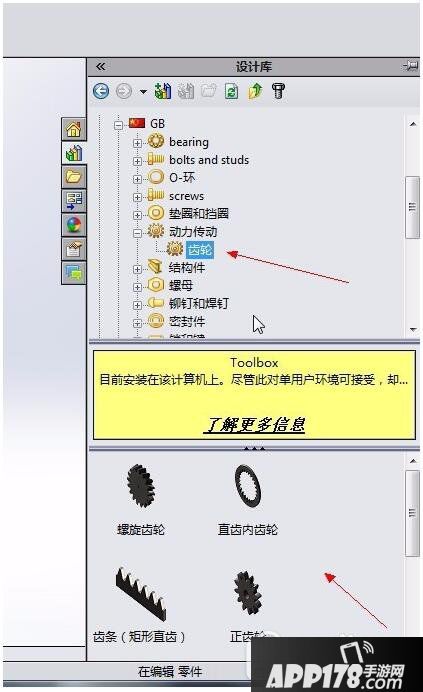

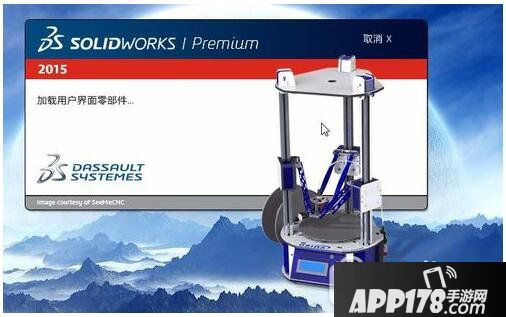

1、打开solidworks，打开toolbox插件选择齿轮。

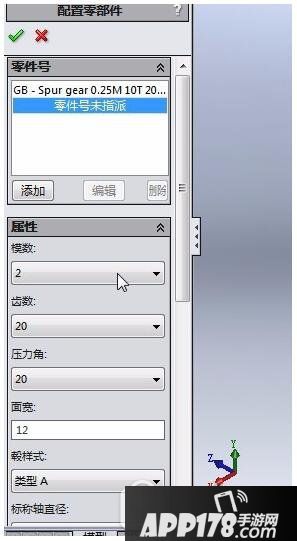

2、在想要的齿轮上右键单击生零件，然后进行一定的配置

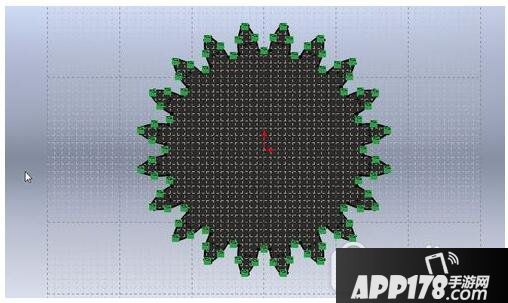

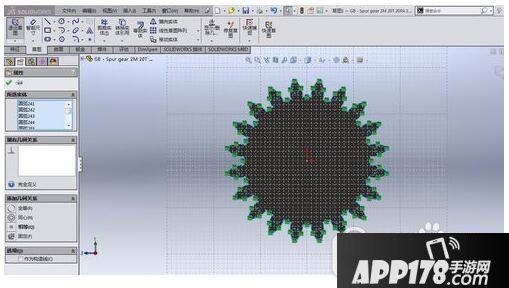

3、生成了齿轮后，选择齿轮的平面，绘制草图，选中平面，再点击转换实体引用，然后框选生成的曲线，进行复制也可以ctrl+C。

4、然后就可以关掉这个零件了，可以不保存。在新建一个零件。

< 1

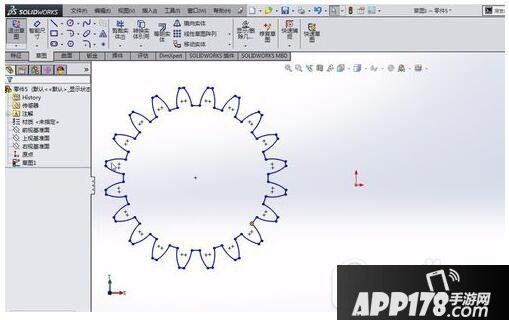

5、正视于前视基准面，绘制草图，然后ctrl+V粘贴曲线

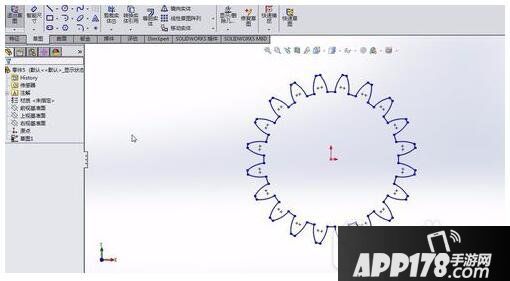

6、然后选择草图工具中的移动将图形移到原点处

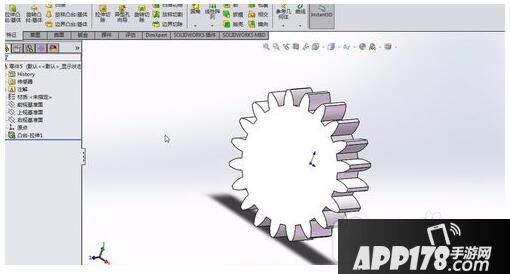

7、接着选择拉伸就可以创建一个齿轮了
